模具的二次頂出機構和頂出機構在模具設計中起著至關重要的作用，它們確保了塑料制品在模具開啟后能順利地從模具型腔中脫出。以下是對模具二次頂出機構的一般形式以及模具頂出機構的詳細解答：

一、模具二次頂出機構的一般形式

模具二次頂出機構主要用于處理一些需要分步頂出的復雜塑料制品，以確保塑料制品在頂出過程中不受損傷。常見的二次頂出機構形式有以下幾種：

•

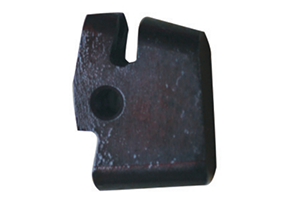

  頂出機構 Z141

•

  190-加速頂出機構Z141

•

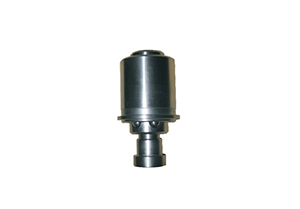

  頂出機構AR-D

•

  187-加速頂出機構AE

•


•


1. 單頂針板組合的二次頂出機構：

• 這種機構通常由一套頂針板組合（包括上頂針板和下頂針板）與其他模具機構（如彈簧）配合實現二次頂出。

• 具體形式包括公母模板彈開式、公母模板拉開式等。其中，公母模板彈開式利用彈簧將模板（或局部模仁）頂出一小段距離，再由頂針板作動，利用頂針將產品頂離模穴。公母模板拉開式則可能采用如Tension Links等機構來處理大型模座的問題。

2. 雙頂針板組合的二次頂出機構：

• 相比單頂針板組合，雙頂針板組合提供了更多的頂出靈活性和控制力。

• 兩個頂針板可以分別控制不同的頂出行程和力度，從而實現更復雜的頂出動作。

3. 氣動/液壓的二次頂出機構：

• 利用氣壓或液壓作為動力源，通過氣缸或液壓缸的活塞運動實現二次頂出。

• 這種機構通常具有較大的頂出力和較長的頂出行程，適用于大型或復雜的塑料制品。

二、模具頂出機構的類型

模具頂出機構的形式多種多樣，根據塑料制品的結構特點和模具設計要求，可以選擇合適的頂出機構。常見的頂出機構類型包括：

1. 推塊頂出機構：

• 適用于平板狀帶凸緣的塑件，當用推板頂出會粘附模具時，則應使用推塊頂出機構。

2. 利用成型零件頂出機構：

• 有些塑件由于結構形狀和所用塑料的關系，不宜采用頂桿、頂管、推板、推塊等頂出機構，此時可采用成型鑲件或凹模帶出塑件。

3. 頂桿頂出機構：

• 頂桿直接作用于產品，可將產品從注塑模具上脫下。頂桿頂出機構是模具頂出機構中最常見、最簡單的一種形式。

4. 多組件綜合頂出機構：

• 將幾種頂出機構綜合起來實現頂出的目的，常用的有頂桿加頂板、頂管加頂板等組合形式。

5. 氣壓脫出機構：

• 使用氣壓脫模要設置壓縮空氣通路和氣門，加工較簡單，適用于輕的、薄的軟性塑料脫模。

6. 斜滑塊脫出機構：

• 當塑件上具有與開模方向不同的內外側孔或側凹等阻礙塑件直接脫模時，必須采用斜滑塊脫模機構。

7. 其他特殊頂出機構：

• 如彎銷分型與抽芯機構、斜導槽分型與抽芯機構等，這些機構主要用于處理具有特殊結構的塑料制品。

綜上所述，模具的二次頂出機構和頂出機構具有多種形式和類型，設計師應根據塑料制品的結構特點、模具設計要求以及生產條件等因素綜合考慮，選擇合適的頂出機構和形式。
